Rubyでパーセプトロンを実装

パーセプトロンを学んだので、実際に書いてみたいと思います。

やはり手を動かすのが一番なので、今後も機械学習の勉強をしながら、実装できそうだなと思ったところはちょくちょくRubyで書いていくつもりです。

実現したいこと

今回は簡単のために、クラス数は2つ、特徴空間は1次元のものを考えていきます。クラス数が2つだとクラスごと識別関数を用意してその最大値選択をするのではなく、

g(x) = g1(x) - g2(x)

のようにして、ひとつの識別関数の符号によってクラスを判別するようにします。( g(x)が正ならクラス1、負ならクラス2のようになる ) クラス1、クラス2にそれぞれ属する学習パターンを与え、それらからパターンを正しく識別できる重みベクトルを誤り訂正法によって求めます。

ソースコード

?

perceptron.rb

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53

class Perceptron     RHO = 1   attr_accessor :weight_vector, :log     def initialize( learning_patterns )     @learning_patterns = learning_patterns.map do |patterns|       patterns.map { |pattern| [1, pattern] }     end     @weight_vector = [1, 1]     @log = []   end     # 識別関数 g(x)   def discriminate( pattern )     @weight_vector.zip( pattern ).inject(0) do |sum, wx|       sum + wx.inject(:*)     end   end     # 誤識別があった場合重みベクトルを修正する   def correct_errors     @learning_patterns.size.times do |i|       @learning_patterns[i].each do |pattern|         case i         # w' = w + ρx         when ->(c) { c == 0 && discriminate( pattern ) <= 0 }           @log << @weight_vector           @weight_vector =             @weight_vector.zip( pattern.map { |e| RHO * e } )             .map { |a| a.inject(:+) }           # w' = w - ρx         when ->(c) { c == 1 && discriminate( pattern ) >= 0 }           @log << @weight_vector           @weight_vector =             @weight_vector.zip( pattern.map { |e| RHO * e } )             .map { |a| a.inject(:-) }         end       end     end   end     # 重みベクトルが更新されなくなるまで誤り訂正を繰り返す   def learn     prev = nil     while prev != @weight_vector       prev = @weight_vector       correct_errors     end     @log << @weight_vector   end end

アルゴリズム

perceptron.rb の処理の流れについて

1. 重みベクトルの初期値を適当に決める
2. 各学習パターンについて、識別に誤りがあった場合重みベクトルを修正する
3. 2を重みベクトルが修正されなくなるまで繰り返す

ちなみに重みベクトルの修正は

• クラス１のパターンを２と誤識別したとき w' = w + ρx
• クラス１のパターンを２と誤識別したとき w' = w - ρx

のように行います（ちなみにρの値はPerceptronクラスの定数RHOの値）。xは超平面g(x)=0と直交しているので、wを各超平面と直交する方向に移動させることができます。→実行結果の図３を参照

実行結果

https://gist.github.com/seinosuke/eea033ac85025ed0a20e
学習結果がどのようになるのかを確認するために、特徴空間と重み空間をプロットする例を上記のリンク先においておきました。gnuplotを使用したので、インストールしていない方は入れておいてください。

学習パターンは図1に示すような点を入力してみます。
クラス1が 12, 5, 2, -2　（右側４つの点）、
クラス2が -4, -6, -15　（左側３つの点）です。
※このとき与える学習パターンが線形分離不可能だと、実行が終わらないので注意してください。

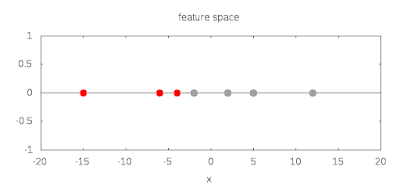

図1 各学習パターン

?

1	$ ruby main.rb

実行すると以下のような２つの画像が出力されます。



図２ 特徴空間



図３ 重み空間

今回の例では特徴空間が１次元（数直線）なので、重み空間は２次元です。

図2では各パターンを学習した結果として、ふたつのクラスの境目を緑の線で示してみました。右４つの点はクラス１、左３つの点はクラス２なので確かに分離できています。この分離点は重みベクトルを (w1, w0) とすると w0 + w1*x = 0 より x = -w0/w1 として求められます。

一方図3は重み空間上で重みベクトルが移動した様子を表していて、初期値の (1, 1) から更新を繰り返し最終的に (1, 3) に到達していることがわかります。今回の例では超平面の w0 + w1*(-2) = 0 と w0 + w1*(-4) = 0 の間が解領域であり、学習によって到達した (1, 3) は確かにその領域内の点です。

おわりに

今回の実装例は完全にクラス数２、特徴空間１次元用なのでそれ以外のデータには対応していません。クラス数が２より大きいものなど、いろいろなものに対応できるものもつくってみたいです。

※追記 2015/09/09
http://syoshinsyakangeisagi.blogspot.com/2015/09/ruby.html
改良版を書いてみました。多分例とかはこっちの方がわかりやすくなってると思います。

参考文献
石井健一郎・前田英作・上田修功・村瀬洋 (1998) 『わかりやすいパターン認識』 オーム社
